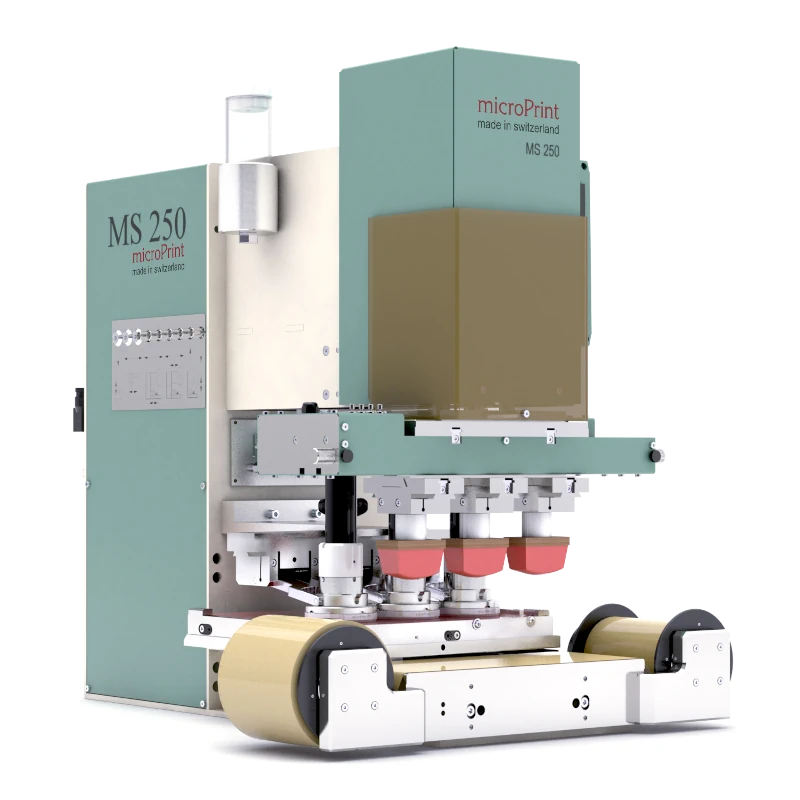

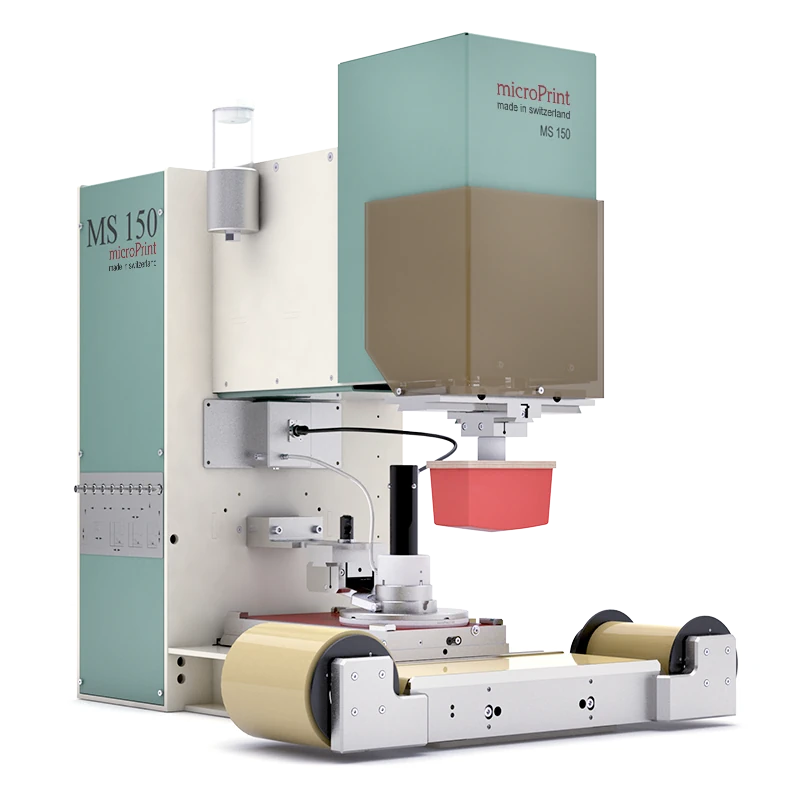

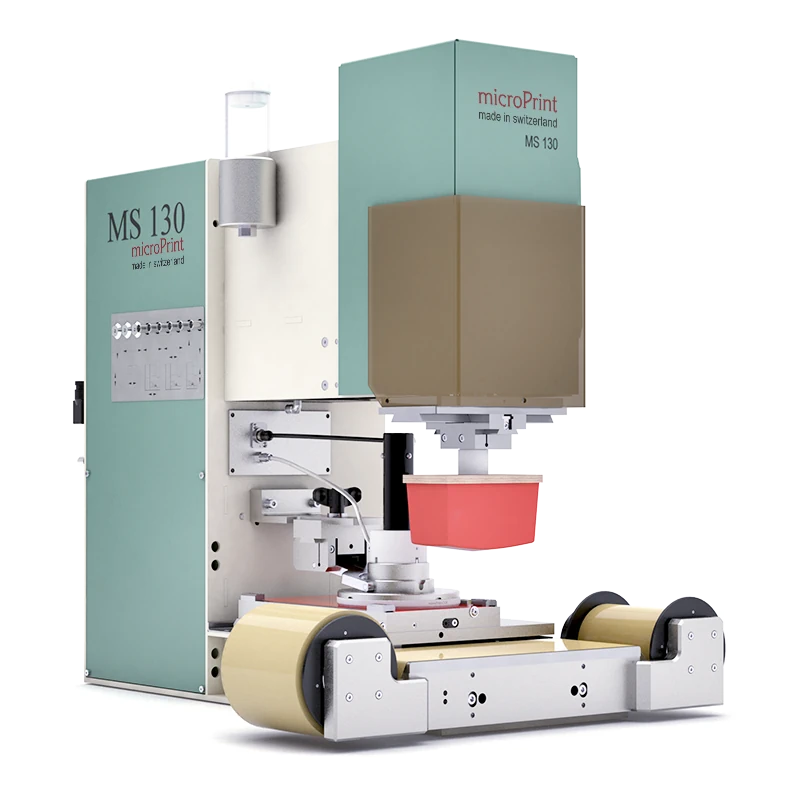

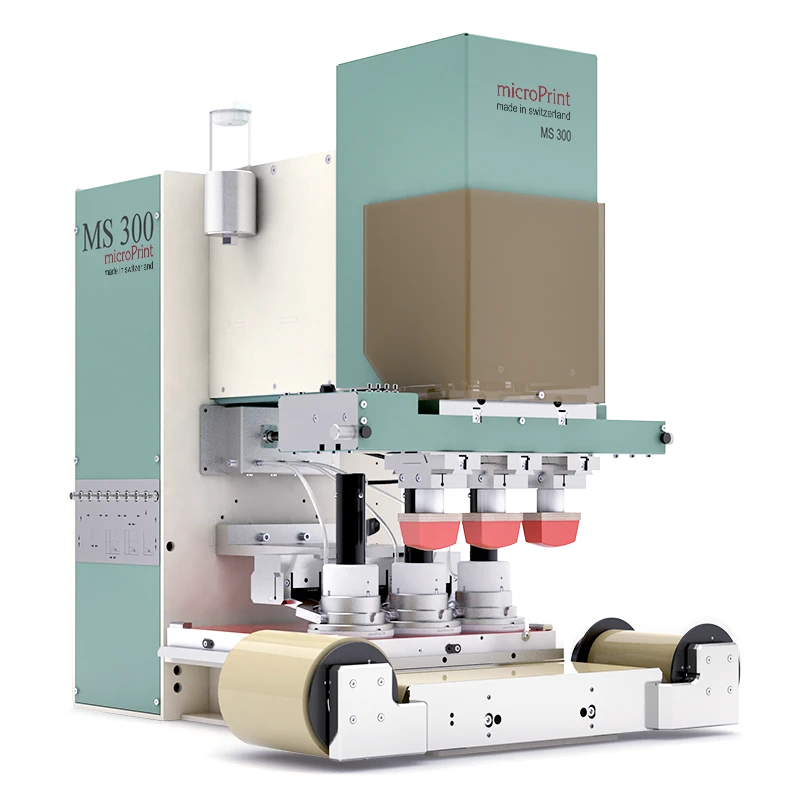

MS-Linie

Anwendung

Die MS-Linie steht als Handarbeitsplatz sowie für die Integrationen in Anlagen für einfache wie auch spezielle Druckaufgaben bereit. Dank der internen mechanischen Positionierbarkeit sind die Maschinen in Anlagen ohne einen Kreuztisch einsetzbar. Der autonome Betrieb wird durch Überwachung des Reinigungsbands und dem Einsatz von Viskomaten sichergestellt. Der zurückfahrende Tamponkopf ermöglicht zudem eine leichte Beladung der Maschine durch einen Roboter. Das Druckgut kann elektrisch oder pneumatisch gedreht oder abgerollt werden. Für lange Druckbilder kann ein Ovaltopf oder ein Querrakler eingesetzt werden.

Farbgeber

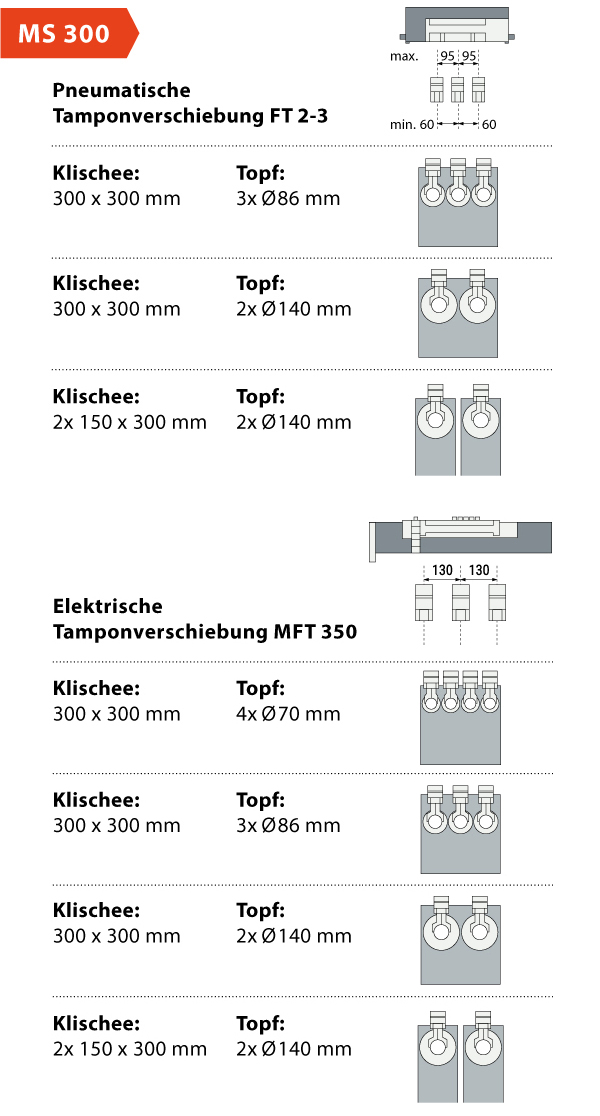

Es können bis zu 4 Farben mit 70 mm großen Rakeltöpfen gedruckt werden. Wird die maximale Topfgröße von 140 mm eingesetzt, reduziert sich die Anzahl der Farben auf zwei. Diverse Zwischengrößen sowie Kombinationen unterschiedlicher Töpfe, Ovaltopf, Querrakler oder offene Systeme sind möglich. Die Mehrfarbenvariante kann mit einem großem Einzelklischee oder mit 2 separat einstellbaren Klischeehaltern bestellt werden. Die Länge des Klischeeweges ist mechanisch einstellbar und erlaubt unterschiedliche Klischeegrößen. Der microPrint Viskomat reguliert die Viskosität der Farbe eigenständig.

Tamponpositionierung

Teile-Handling

Das Teile-Handling ist flexibel gestaltbar. Neben dem pneumatischen Drehen und dem elektrische Drehen in einer Achse, kann auch eine pneumatische wie auch elektrische Teileverschiebung erfolgen. Der Runddruck ist über eine pneumatische Abrollvorrichtung mit Zahnstange möglich. Das Halten des Druckteils kann u.a. über pneumatisches Klemmen oder über Vakuum erfolgen. Wahlweise kann eine Teileerkennung über Vakuum oder Sensor angeschlossen werden.

Bedienung, Software und Schnittstelle

Die Bedienung erfolgt über einen grafischen einfarbigen Touchscreen. Dieser kann für Anlagen auch über eine Verlängerung nach außen geführt werden. Die Druckparameter sind über eine selbsterklärende grafische Darstellung in einfachen Schritten einstellbar. Die Applikationen sind speicherbar. Die MS-Linie verfügt über eine digitale Schnittstelle für die Kommunikation mit einer Anlage.

Zubehör

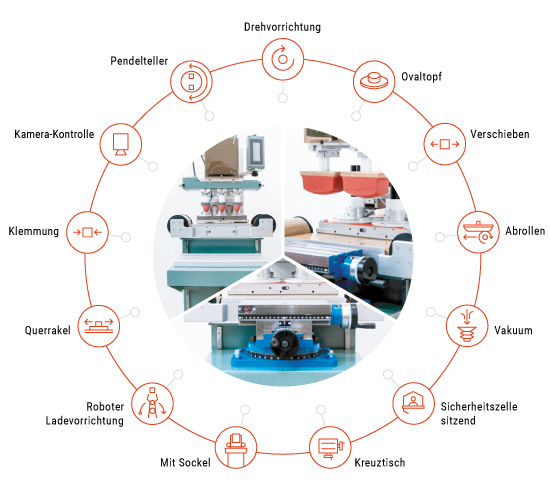

Für das selbstständige Arbeiten in einer Anlage empfehlen wir die Tamponreinigungsüberwachung sowie den Einsatz des microPrint Viskomaten. Die MS-Linie kann zudem mit Pendelteller mit 2 Aufnahmen zum Beschleunigen der Produktion oder einem pneumatischen Rundschalttisch mit 6 Aufnahmen für den schnellen Zweifarbendruck ausgerüstet werden. Es ist eine Ausrüstung als Tischmodell, mit Sockel als Standmodell oder mit Sicherheitszelle erhältlich. Eine Teileverschiebung lässt eine Vor- oder Nachbehandlung sowie eine Kamerakontrolle in den Druckprozess integrieren.

Anlagemöglichkeiten

Downloads
