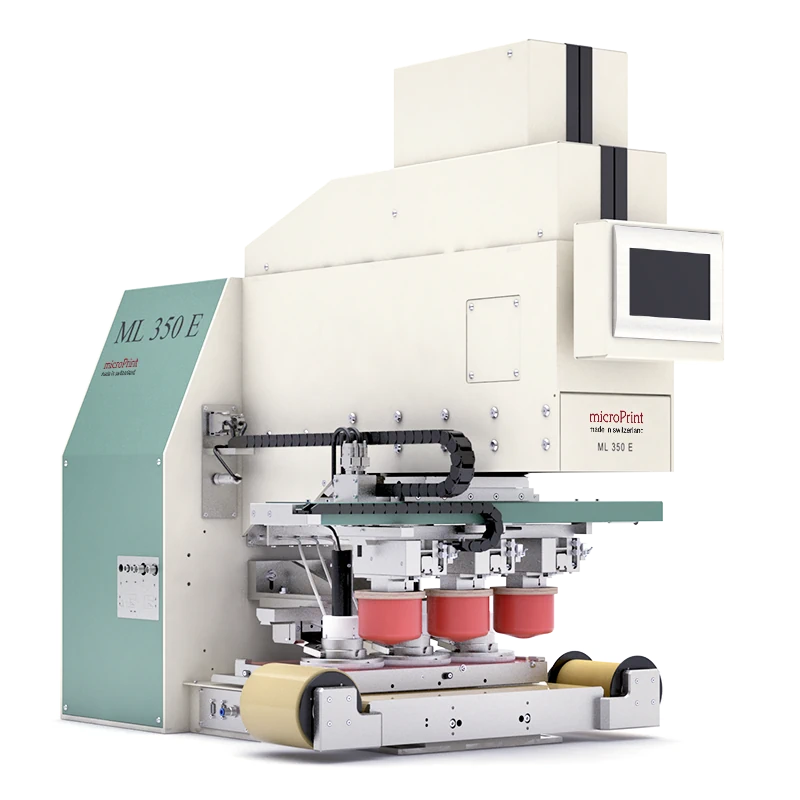

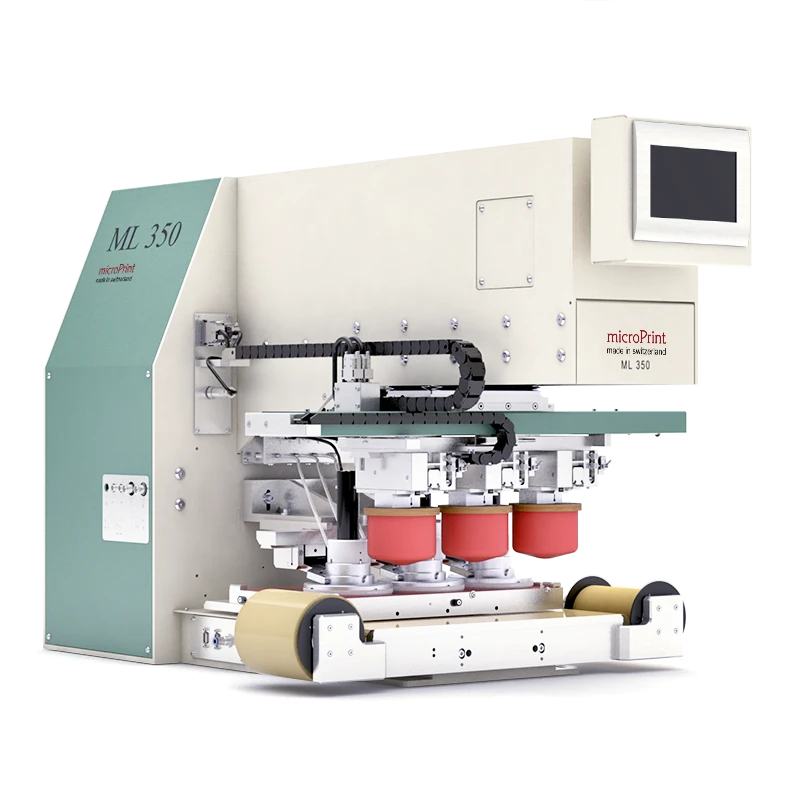

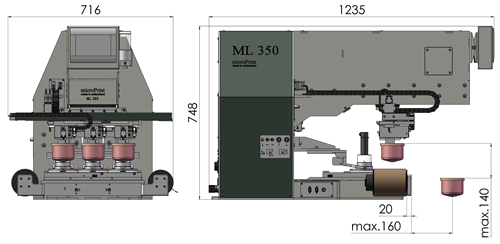

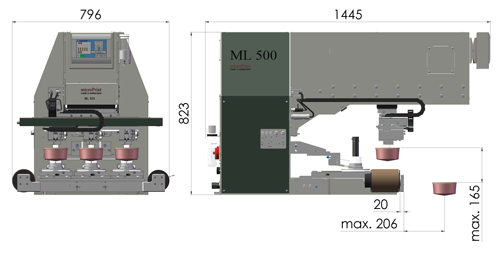

ML-Linie

Anwendung

Die ML-Linie kann als Handarbeitsplatz mit Sicherheitszelle oder in eine Anlage integriert werden. Sie eignet sich für komplizierte Teile mit vielen, an unterschiedlichen Positionen gedruckten Bildern sowie für Anwendungen, die eine hohe Präzision im gesamten Druckablauf erfordern (z.B. bei mehrfarbigen Bildern mit feinen Strukturen oder beim Rasterdruck). Ideal für die parallele Bedruckung mehrerer Teile in einer Spritzgussmaschine.Sensible Druckabläufe (z.B. gedruckte Elektronik, lichtdichter oder transluzenter Druck, Bedruckung rauer Oberflächen oder Glas) lassen sich optimal mit dem elektrischem Hub bewerkstelligen.

Farbgeber

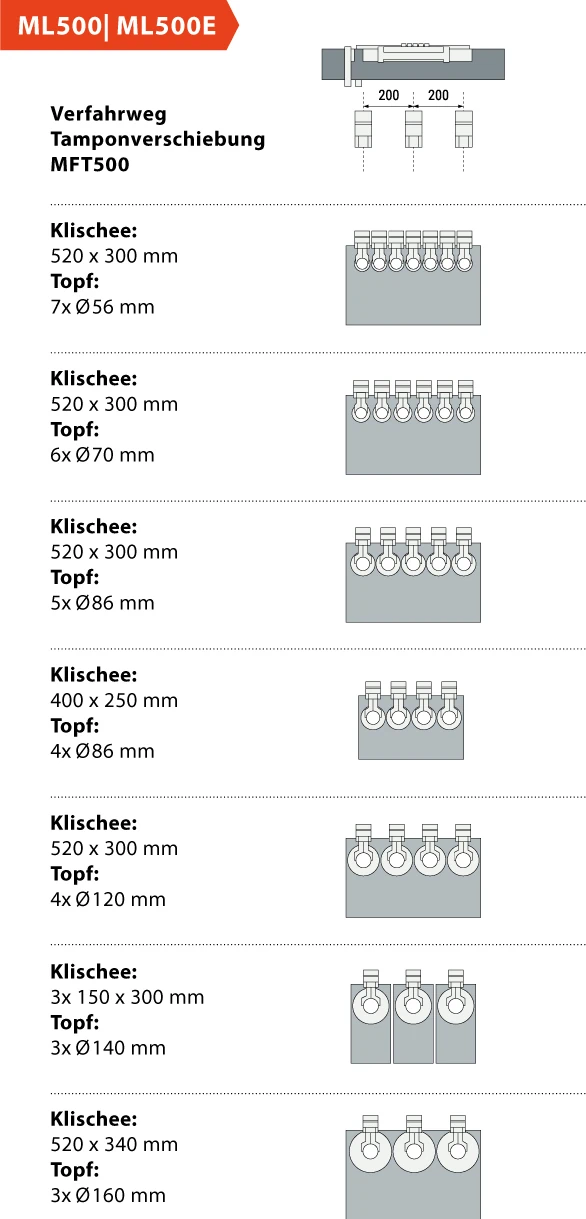

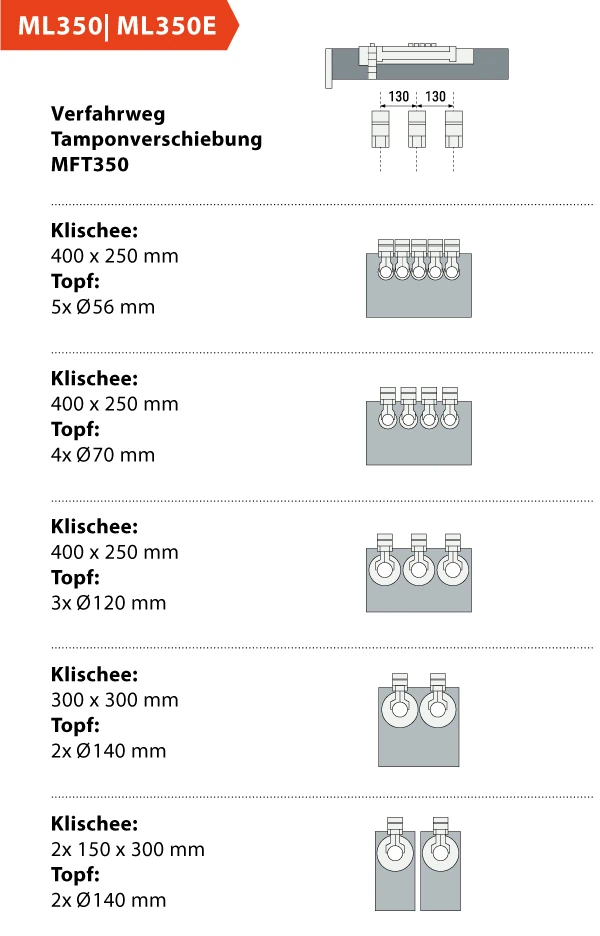

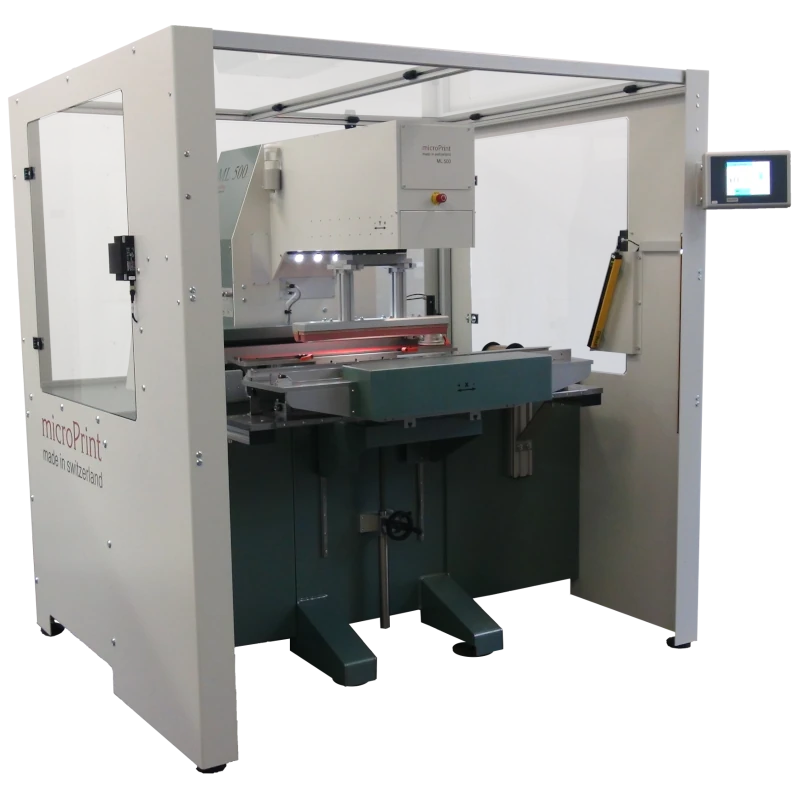

Es können bis zu 7 Farben mit 56 mm großen Rakeltöpfen gedruckt werden. Beim Einsatz der maximale Topfgröße von 160 mm sind bis zu 3 Farben möglich. Diverse Zwischengrößen sowie Kombinationen unterschiedlicher Töpfe stehen zur Verfügung. Der Anpressdruck der magnetischen Rakeltöpfe kann auf Wunsch mit pneumatischer Halterung verstärkt werden. Die Querrakel-Ausführung wird für sehr lange Druckbilder oder für die Abrollvorrichtung verwendet. Mit dem optionalen microPrint Viskomaten ausgerüstet, wird die Viskosität im Topf automatisch selbstreguliert.


Tamponpositionierung

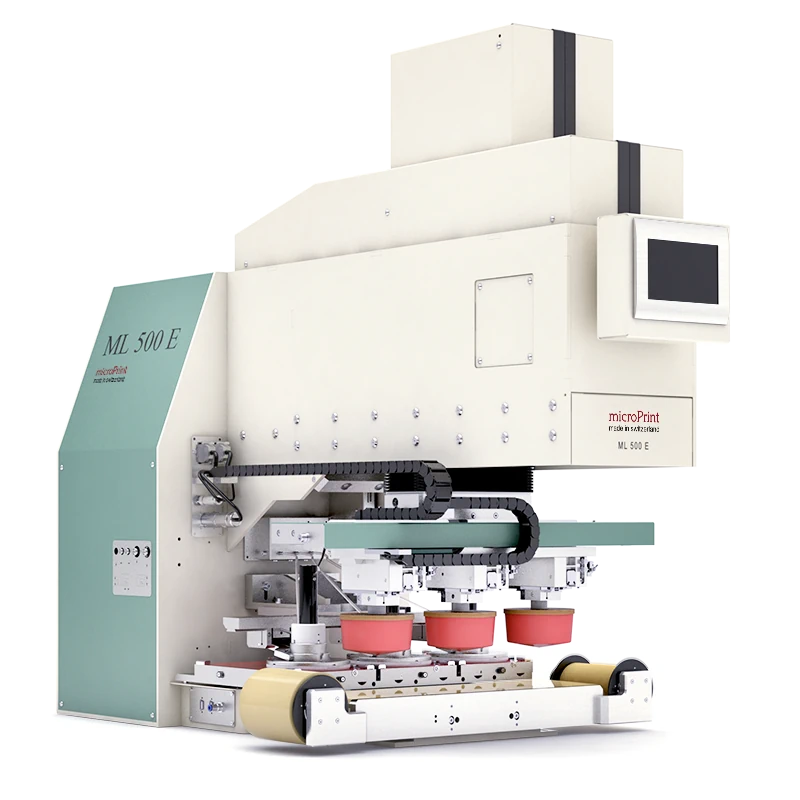

Die X- und Y-Tamponposition wird in 0,01 mm Schritten über das Display eingestellt und über Linearmotoren angesteuert. Der Tamponhub kann wahlweise pneumatisch oder elektrisch mit Servomotor und Spindeln ausgeführt werden. Beim pneumatischen Hub wird die Geschwindigkeit über eine Drosselung eingestellt. Der elektrische Tamponhub bietet unterschiedliche Geschwindigkeiten bei der Auf- und Abbewegung für jeden einzelnen Schritt – bis hin zur Einrichtung von Verweilzeiten auf dem Druckgut. Bis zu 5 selektive Tampons können eingesetzt werden. Der Winkel wird mechanisch am Klischeehalter eingestellt.

Teile-Handling

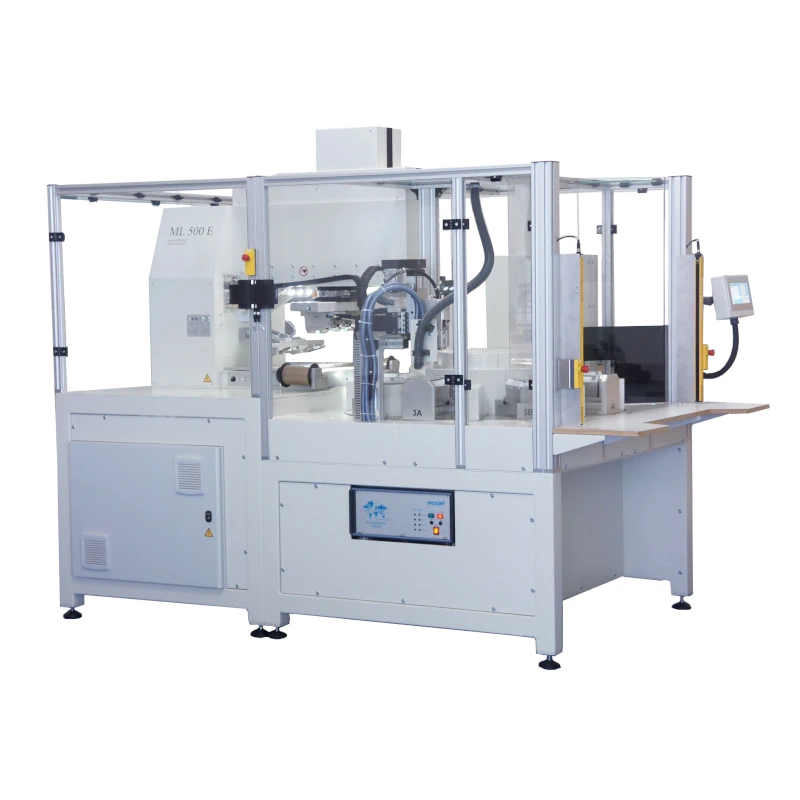

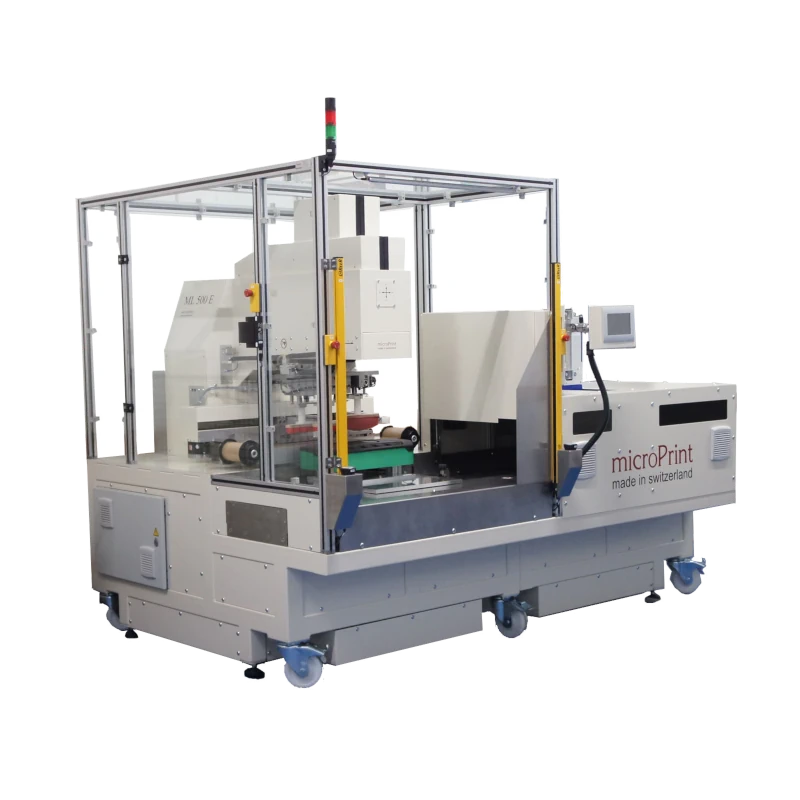

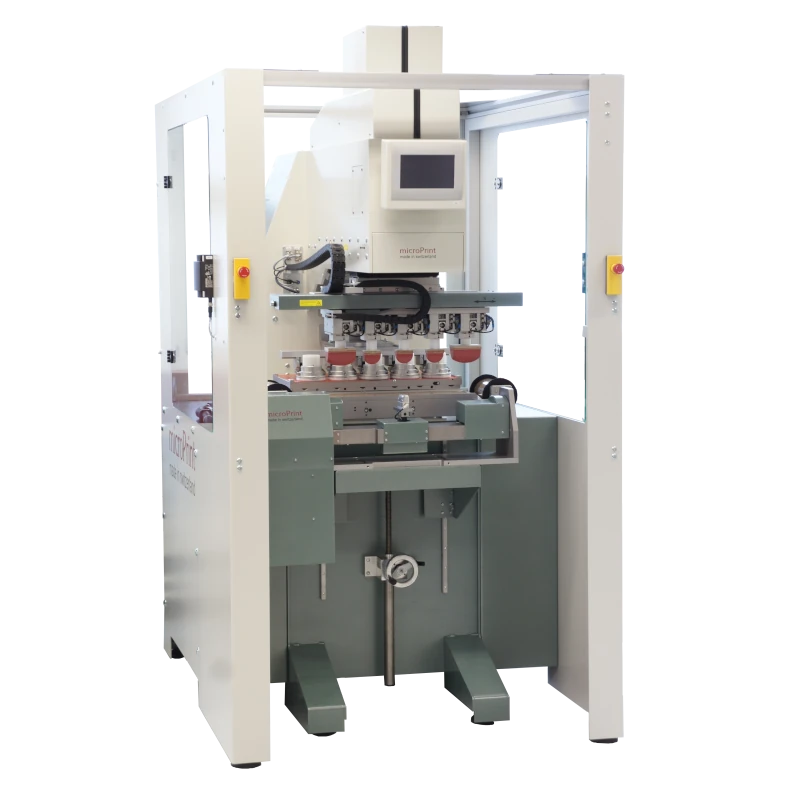

Die 2 Toolport-Schnittstellen der Standardausführung ermöglichen das Anschließen einfacher Geräte für das Teilehandling (z.B. Vakuumbox, Teilesensoren, Klemmung, pneumatisches Verschieben oder Drehen, sowie gesteuertes Anblasen von ionisierter Luft). Optional kann die ML-Linie mit elektrischer 1- bzw. 2-achsiger Drehung oder einer einfachen Verschiebung für die Integration von Vor- und Nachbehandlung, einer Kameraüberwachung oder einer Roboterbeladung versehen werden.





Bedienung, Software und Schnittstelle

Die Bedienung erfolgt über das grafische, mehrfarbige Touchdisplay. Der Druckablauf ist über eine selbst-
erklärende grafische Darstellung in einfachen Schritten programmierbar. Die ML-Linie verfügt über eine galvanisch getrennte digitale Schnittstelle und einen Ethernet-Anschluss für Updates und Sicherung von Auftragsdaten. Optional erweitern Profinet, Ethernet/IP oder Ethercat die Anlagenkommunikation. Für die Anbindung zur Betriebsdatenerfassung steht eine optionale OPC-UA Schnittstelle zur Verfügung.

Zubehör

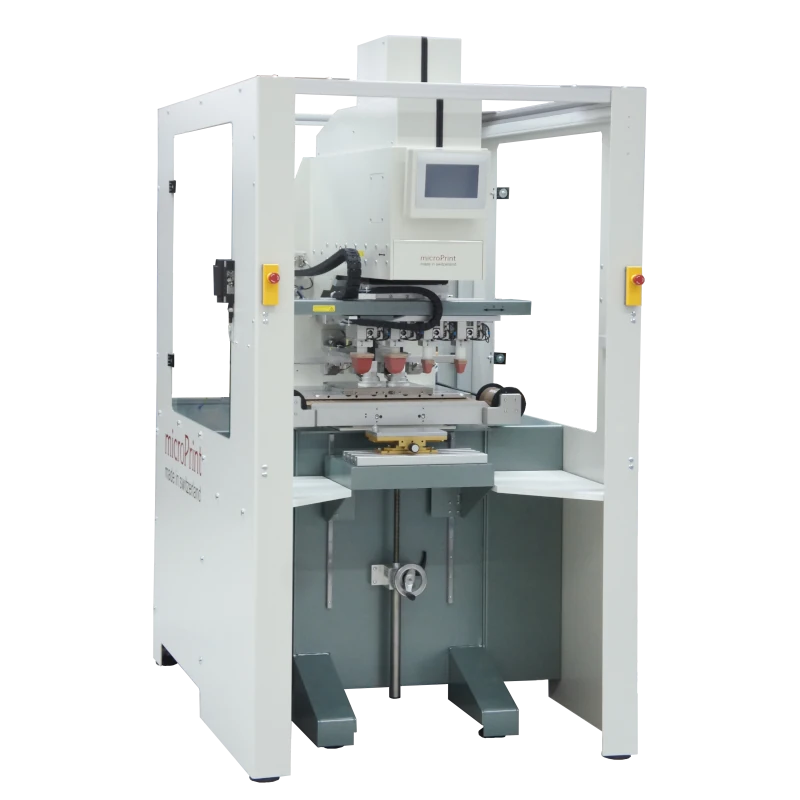

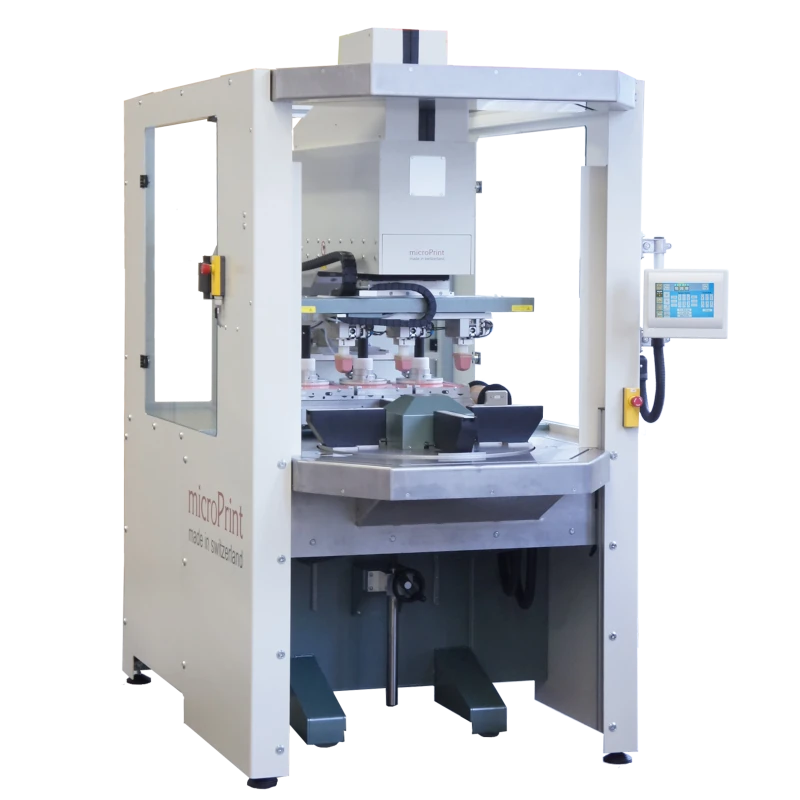

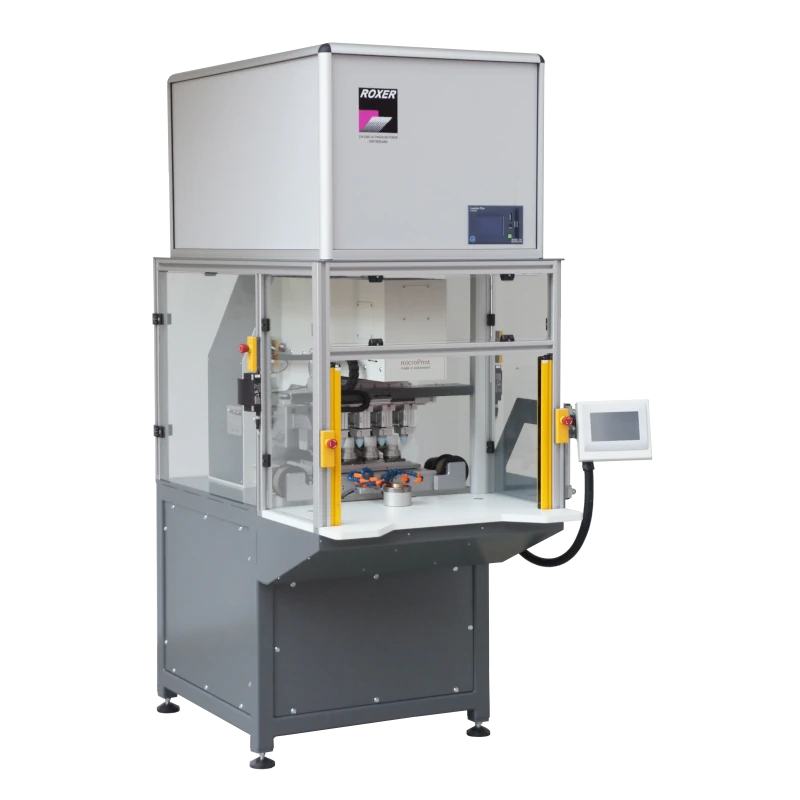

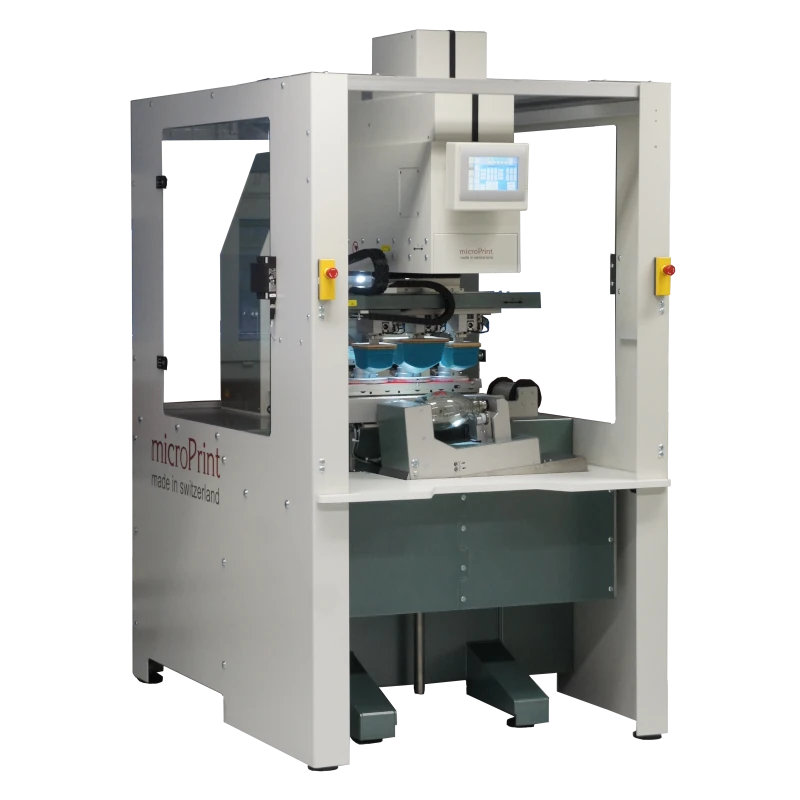

Für das selbständige arbeiten in einer Anlage wird mindestens die Tamponreinigungsüberwachung und der Viskomat empfohlen. Für hohe Ansprüche in der Produktionssicherheit können zudem die Füllstandsanzeigen für beide Einheiten sowie weitere Sensoren für Temperatur und Luftfeuchtigkeit ergänzt werden. Eine Klischeekühlung vermindert den Temperatureinfluss auf Farbübertragungs- und Topfzeit. Sicherheitszellen können speziell für Steharbeits- oder Sitzarbeitsplätze gestaltet werden. Diese können zusätzlich mit einem Rundschaltteller versehen und zur Staubminimierung mit einem Laminarflow ausgestattet werden.
