LCN-Linie

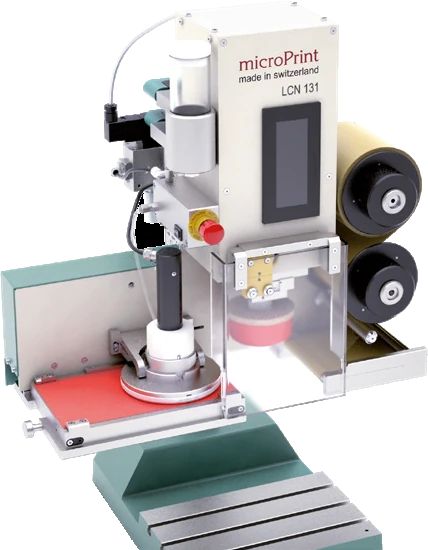

Die LCN-Linie beinhaltet kompakte pneumatische 1-Farben-Tampondruckmaschinen. Diese sind mit geschlossenem Farbgeber ausgestattet. Die Maschinen der LCN-Linie werden über dem Druckgut aufgehängt. Die Feinjustierung der Druckposition wird über die Einstellmöglichkeit am Klischeehalter in X- und Y-Richtung sowie im Winkel vorgenommen. Die integrierte Tamponreinigung wird auf gleicher Höhe wie der Klischeeschlitten geführt und verringert dadurch den Fahrweg des Tampons. Diese spezielle Anordnung ermöglicht eine besonders gute Zugänglichkeit zu Klischee, Tampon und Reinigungsband. Die Bedienung erfolgt über einen grafischen, einfarbigen Touchscreen. Die Besonderheit dieser Maschinenserie ist der Unter-Niveau-Druck, was das Bedrucken von sehr großen Teilen ermöglicht.
Anwendung
Die Maschinen der LCN-Linie sind für den Einbau in Anlagen und für den einfarbigen Druck konzipiert. Die kompakte Bauweise reduziert den Platzbedarf für den Tampondruck in einer Anlage – ohne dass die Zugänglichkeit darunter leidet. Große Bauteile lassen sich bedrucken, da die Maschine aufgehängt unter Niveau drucken kann. Eine Spezialvariante bietet zudem die Möglichkeit, parallel mehrere Nutzen nebeneinander zeitgleich zu bedrucken.
Farbgeber
Die LCN-Linie druckt einfarbig und arbeitet mit geschlossenem Farbgeber. Die maximale Topfgröße beträgt 140 mm im Durchmesser. Bei Bedarf ist auch ein pneumatisch verstärkter Topfhalter verfügbar. Mit den optionalen microPrint Viskomaten wird zudem die Viskosität der Farbe selbstständig reguliert. Eine Spezialvariante bietet den Einsatz von bis zu 3 Töpfen, um so das Bedrucken mehrerer Nutzen zeitgleich zu ermöglichen.
Tamponpositionierung
Bedienung, Software und Schnittstelle
Die Tampondruckmaschine verfügt über eine digitale Schnittstelle, die eine zuverlässige Kommunikation mit anderen Geräten und Steuerungssystemen ermöglicht. Dadurch wird eine nahtlose Integration in bestehende Fertigungsumgebungen ermöglicht. Optional sind zudem Profinet, Ethernet/IP oder Ethercat für die Anlagenkommunikation möglich. Hierüber kann eine komplette Remote-Steuerung der Druckmaschine ermöglicht werden.
Zubehör
Für das selbstständige Arbeiten in einer Anlage empfehlen wir mindestens die Tamponreinigungsüberwachung und den Viskomaten. Mit der Tamponreinigungsüberwachung wird dem Operator das Ende des Reinigungsbandes mitgeteilt. Der optionale Viskomat überwacht und reguliert selbstständig die Viskosität der Farbe während des Druckprozesses. Beide Funktionen sichern die hohe gleichbleibende Qualität des Druckprozesses über lange Laufzeiten.
Maximale Kompaktheit – In Produktion
Einführungsvideo
Anlagemöglichkeiten

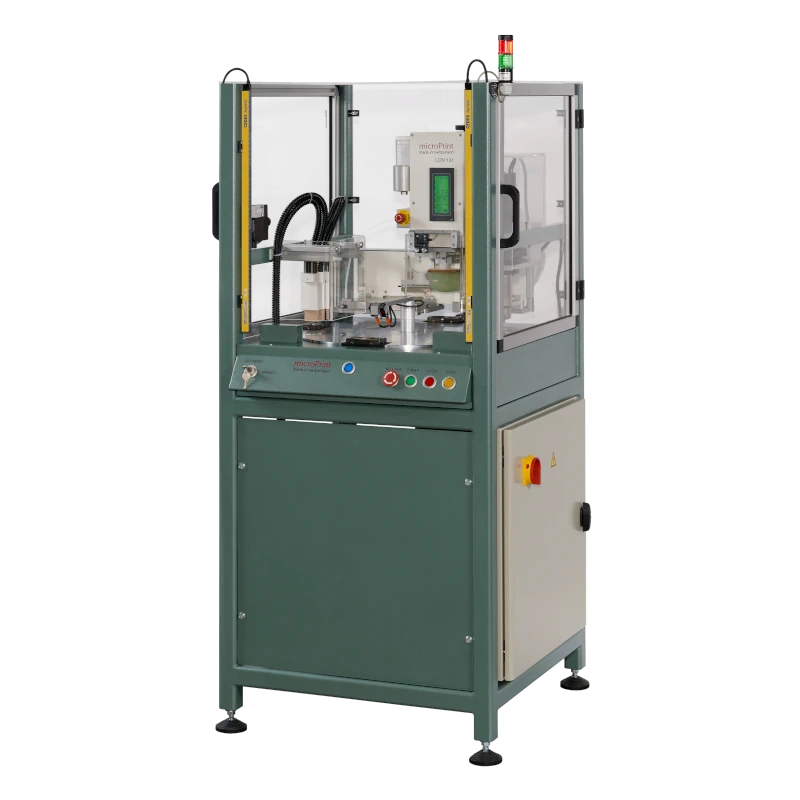

In Gesamtanlage mit Förderband

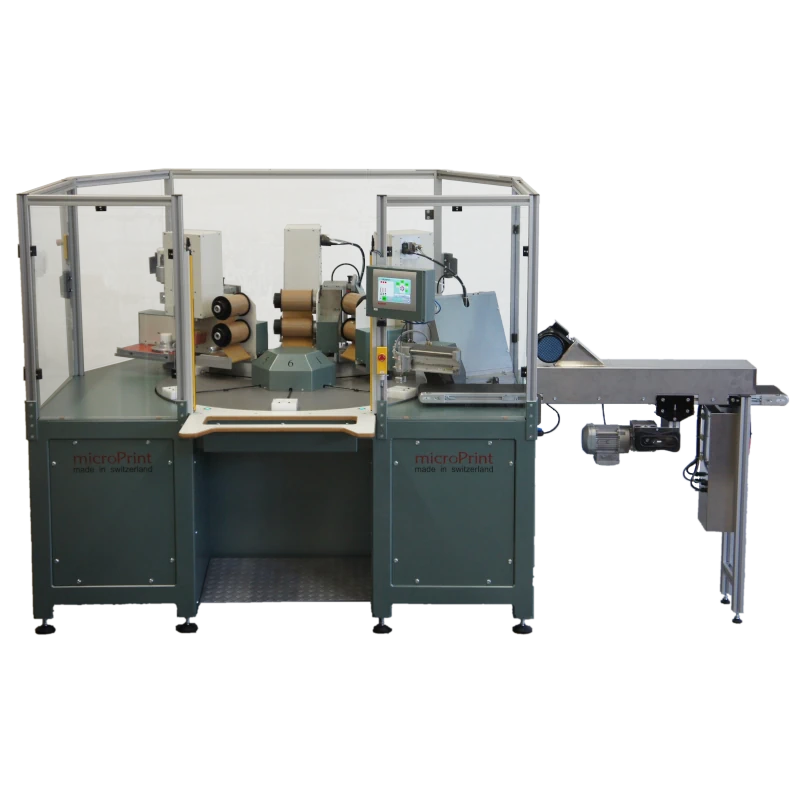

Spezialvariante für Mehrfachnutzen
Rundschalteller mit Vor- & Nachbehandlung
Bedruckung grosser Bauteile
Beispiele
Rundschalttisch mit integrierter Vorbehandlung und Trocknung
Downloads
LCN-Linie

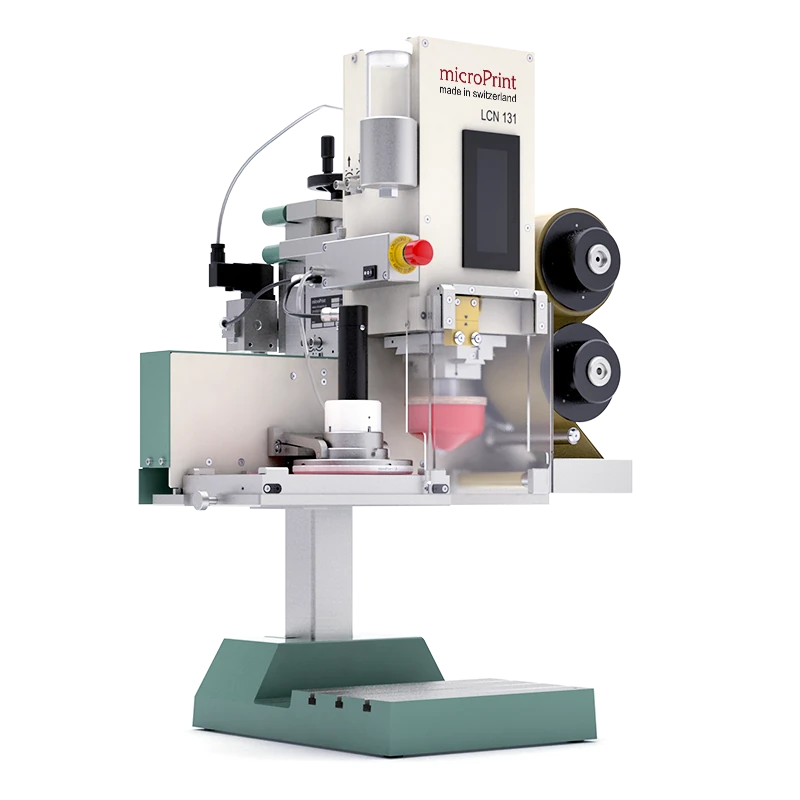

| Maschinentypen | LCN 131 |
| Anzahl Farben | 1 |
| Geschwindigkeit [Zyklen/Std.] | 2.000/1.200 mit Tamponreinigung |
| Antrieb – Tamponhub | pneumatisch |
| Klischeegrößen max. geschl. [mm] | 130 x 230 x 10/0,5 |
| Farbtopf [Anzahl x Ø in mm] | 1x56 / 1x70 / 1x86 / 1x120 |
| Druckbild max. [Ø in mm] | 46 / 60 / 76 / 110 |
| Tamponhub – Kraft [N] | 480 |
| Tamponhub Weg max. [mm] | 180 |
| Tamponreinigung | integriert: 115 mm breit |
| Steuerung | SPS Panasonic |
| Verdünnersystem | optional: 1 Anschluss |
| Gewicht ohne Sockel [kg] | ca. 32 |
| Luftverbrauch [l/min] | 76 |
| Stromanschluss | 110 – 240V, 50/60Hz |

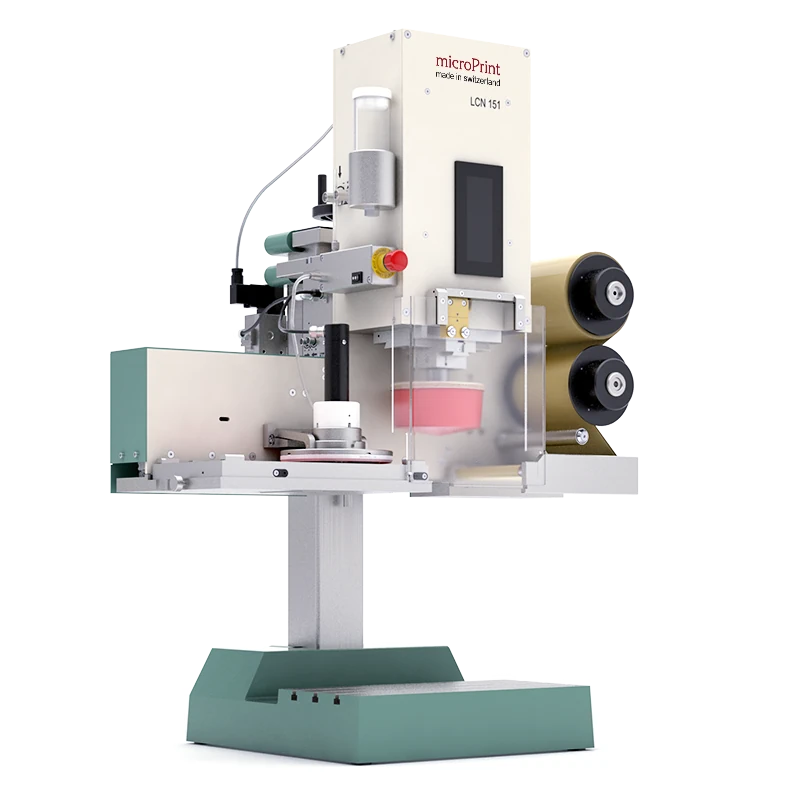

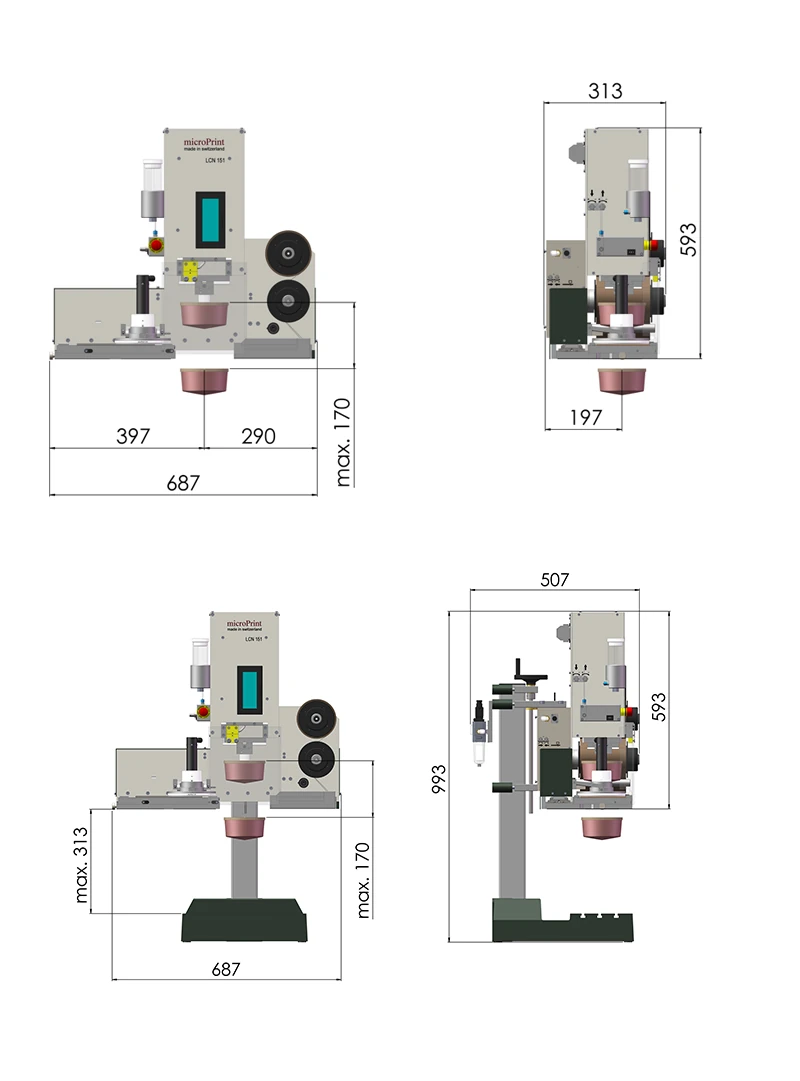

| Maschinentypen | LCN 151 |
| Anzahl Farben | 1 |
| Geschwindigkeit [Zyklen/Std.] | 1.800/1.200 mit Tamponreinigung |
| Antrieb – Tamponhub | pneumatisch |
| Klischeegrößen max. geschl. [mm] | 150 x 300 x 10/0,5 |
| Farbtopf [Anzahl x Ø in mm] | 1x120 / 1x140 |
| Druckbild max. [Ø in mm] | 110 / 130 |
| Tamponhub – Kraft [N] | 1.100 |
| Tamponhub Weg max. [mm] | 170 |
| Tamponreinigung | integriert: 138 mm breit |
| Steuerung | SPS Panasonic |
| Verdünnersystem | optional: 1 Anschluss |
| Gewicht ohne Sockel [kg] | ca. 61 |
| Luftverbrauch [l/min] | 136 |
| Stromanschluss | 110 – 240V, 50/60Hz |
