Série MS

Utilisation

La série MS prend en charge des tâches d’impression simples ou spéciales sous forme de poste de travail manuel ou de module à intégrer dans une installation. Grâce à leur fonction interne de positionnement mécanique, les machines peuvent être utilisées dans des installations sans système de positionnement. Vous pouvez utiliser un système de surveillance de la bande de nettoyage et des Viscomat pour assurer un fonctionnement autonome. La tête tampon revient en position initiale, ce qui permet à un robot de charger la machine en toute simplicité. L’objet à imprimer peut être tourné ou déroulé par un entraînement électrique ou pneumatique. Possibilité d’utiliser un encrier ovale ou une racle transversale pour les longues images à imprimer.

Répartition d’encre

Les encriers raclants de 70 mm permettent d’imprimer avec jusqu’à 4 couleurs. Si vous utilisez la taille d’encrier maximale de 140 mm, le nombre de couleurs est réduit à deux. Différentes tailles intermédiaires et combinaisons de différents encriers, encriers ovales, racles transversales ou systèmes ouverts sont possibles. La variante à couleurs multiples peut être commandée avec un grand cliché unique ou avec deux supports de clichés réglables séparément. La longueur de la course du cliché peut être réglée mécaniquement et permet différentes tailles de clichés. Le Viscomat microPrint règle la viscosité de la couleur de manière autonome.

Positionnement du tampon

Le positionnement du tampon dans l’axe Y se fait par entraînement pneumatique et permet de régler mécaniquement en interne la position de prise d’encre et de transfert d’encre. Vous pouvez régler la position dans l’axe X et corriger l’angle à partir du support de cliché. Le décalage pneumatique du tampon 3 couleurs permet de toujours obtenir une image imprimée centrée, que cela soit avec 2 ou 3 couleurs. Le décalage électrique du tampon est capable de transférer jusqu’à 4 couleurs à différentes positions X. Au choix, vous pouvez travailler avec une combinaison de tampons ou un seul tampon.

Manutention des pièces

La manutention des pièces peut être réalisée de manière flexible. Outre la rotation pneumatique et la rotation électrique sur un seul axe, il est aussi possible de décaler les pièces au moyen d’un entraînement pneumatique ou électrique. Un dérouleur pneumatique à crémaillère permet d’imprimer des formes rondes. La pièce à imprimer peut être maintenue par des pinces pneumatiques ou par aspiration. Vous pouvez au choix connecter un système de détection des pièces par aspiration ou par des capteurs.

Utilisation, logiciel et interface

L’utilisation se fait au moyen d’un écran tactile graphique monochrome. En cas d’utilisation dans une installation, celui-ci peut aussi être placé à l’extérieur au moyen d’un câble de rallonge. Les paramètres d’impression peuvent être réglés en toute simplicité dans une interface graphique intuitive. Les applications peuvent être enregistrées. La série MS dispose d’une interface numérique permettant de communiquer avec l’installation.

Accessoires

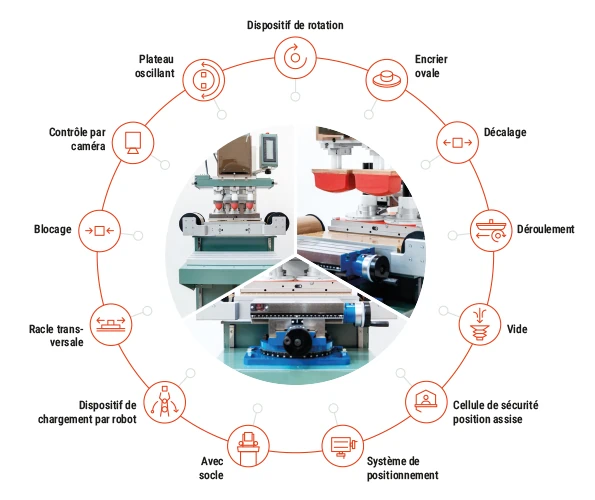

Afin d’assurer un fonctionnement autonome dans une installation, nous conseillons d’utiliser le système de surveillance du nettoyage des tampons ainsi que les Viscomat microPrint. La série MS peut aussi être équipée de 2 supports pour accélérer la production ou d’une table rotative pneumatique avec 6 supports  pour une impression rapide en deux couleurs. Vous pouvez choisir d’équiper votre machine avec une table, avec un socle pour en faire un modèle statique, ou avec une cellule de sécurité. Le décalage des pièces permet d’intégrer dans le processus d’impression un pré-traitement ou un post-traitement, ainsi qu’un contrôle par caméra.

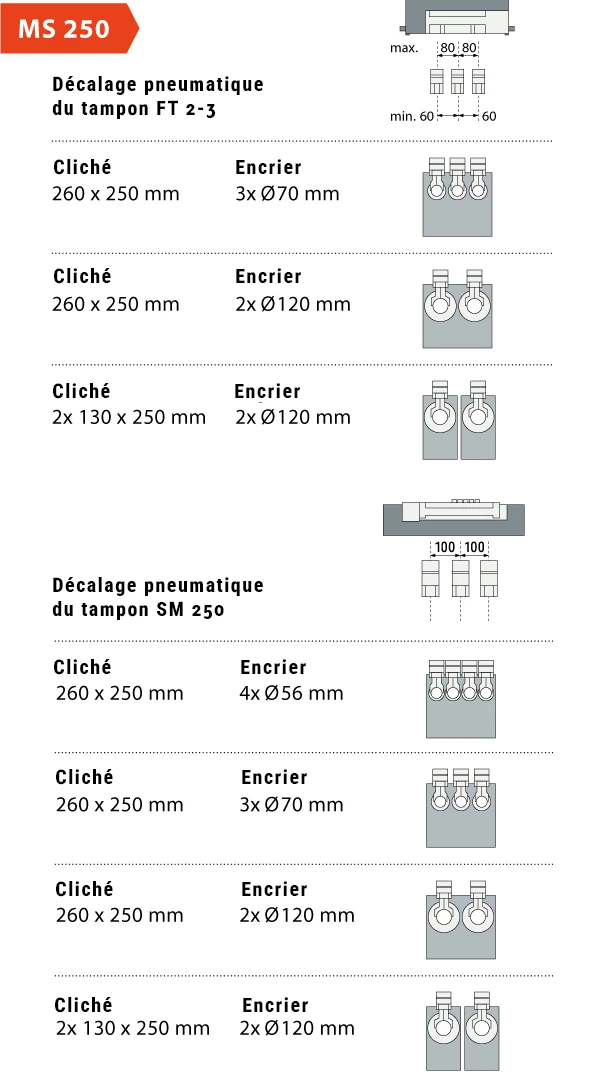

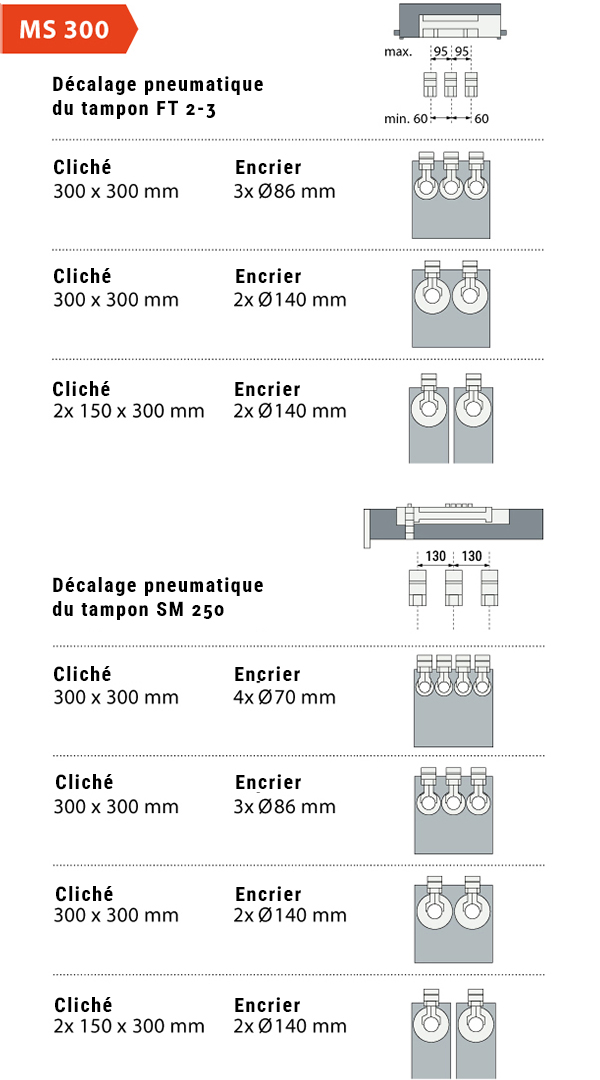

Possibilités de placement
