Série Modul

Utilisation

La série Modul est généralement utilisée dans des installations. Elle convient aux pièces comportant de nombreuses images imprimées en différentes positions, ainsi qu’à l’impression de différentes variantes dans un même travail d’impression. Pour les applications nécessitant des temps de cycle courts et une grande précision. Plusieurs unités sur un système de transport peuvent imprimer en parallèle de très grandes quantités de pièces en plusieurs couleurs. Grâce à un entraînement linéaire avec un logement combiné à un dispositif de rotation, il est possible d’imprimer des pièces grandes et complexes en une seule séquence. Pour les processus d’impression sensibles (p. ex. pour l’électronique imprimée, l’impression étanche à la lumière ou translucide), nous recommandons la course électrique du tampon.

Répartition d’encre

Les machines de la série Modul sont des machines de tampographie monochromes. Elles utilisent un système de répartition d’encre fermé. La taille maximale des encriers est de 200 mm. La pression de contact des encriers raclants magnétiques peut être renforcée par un support pneumatique sur demande.
Si nécessaire, il est possible d’équiper la machine Modul avec deux encriers dans une variante spéciale. Le Viscomat microPrint optionnel permet d’autoréguler automatiquement la viscosité dans l’encrier.

Positionnement du tampon

Les positions X et Y des tampons sont rejointes par des moteurs linéaires. Elles sont réglées par pas de 0,01 mm via l’écran d’affichage. La course du tampon peut être entraînée, au choix, de manière pneumatique, ou bien électrique par un servomoteur et des broches. La vitesse de la course pneuma-
tique est réglée par des dispositifs d’étranglement. La course électrique de tampon permet différentes vitesses pour les mouvements de levage et d’abaissement pour chaque étape, jusqu’au réglage de temps d’arrêt au-dessus de l’objet à imprimer. La correction angulaire est effectuée au choix de manière mécanique ou électrique.

Manutention des pièces

Les 2 interfaces de support de pièces proposées dans la version standard permettent de raccorder des appareils simples de manutention des pièces (p. ex. raccord d’une boîte à vide, capteurs de pièces, blocage, décalage ou pivotement pneumatique, ou encore soufflage contrôlé à l’air ionisé). En option, la série Modul peut être équipée d’un pivotement électrique sur 1 ou 2 axes ou d’un décalage simple pour
l’intégration du pré-traitement et du post-traitement, d’une surveillance et d’un positionnement par caméra ou d’un chargement par robot.

Utilisation, logiciel et interface

L’utilisation se fait au moyen de l’écran tactile graphique en couleur. Plusieurs unités d’une installation peuvent être commandées via un écran. Chaque étape du processus d’impression peut être programmée en toute simplicité dans une interface graphique intuitive. La série Modul dispose d’une interface numérique à isolation galvanique et d’un port Ethernet pour les mises à jour et la sécurisation des données
d’ordre. En option, des ports Profinet, Ethernet/IP ou Ethercat peuvent compléter la communication de l’installation. Une interface OPC-UA optionnelle est disponible à des fins de connexion pour la collecte des données d’exploitation.

Accessoires

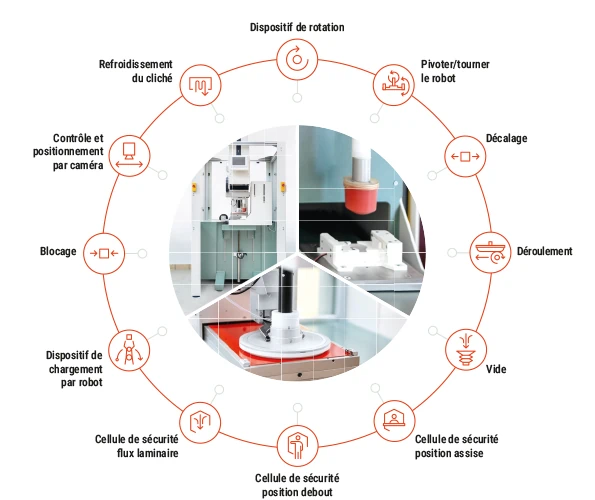

Pour un fonctionnement autonome au sein d’une installation, nous vous conseillons d’utiliser au moins le dispositif de surveillance du nettoyage du tampon et les Viscomat. Si vous avez des exigences particulières en matière de sécurité de production, nous proposons également des affichages du niveau de remplissage pour les deux unités ainsi que des capteurs de température et d’humidité supplémentaires. Un  refroidissement de cliché réduit l’influence de la température sur le temps de répartition et de vie dans l’encrier de la couleur. Les cellules de sécurité peuvent être spécialement conçues pour les postes de travail en position debout ou assise. Elles peuvent également être équipées d’un plateau circulaire
de commutation et d’un flux laminaire pour minimiser la production de poussière. Un lecteur de code-barres
simplifie et accélère le processus de configuration.
