Série Smart

Utilisation

Les machines de tampographie de la série Smart sont principalement destinées à une utilisation en tant que poste de travail manuel, et sont proposées en version sur table ou sur socle. Elles conviennent particulièrement bien aux tâches d’impression simples telles que l’impression de produits avec des logos, des textes ou des images dans jusqu’à trois couleurs. Leur puissance d’impression élevée permet aussi de réaliser en toute sécurité des imprimés de grande taille ou des impressions multiples.

Répartition d’encre

Le système de couleur fermé permet d’imprimer en jusqu’à 3 couleurs avec des encriers de 70 mm. Si vous utilisez des encriers de 86 mm et 120 mm, le nombre maximal de couleurs est réduit à deux. Alternativement, vous pouvez utiliser un encrier ovale pour les images imprimées longues. Deux tailles de clichés sont disponibles ; un grand cliché unique ou 2 clichés séparés avec leurs propres porte-clichés. Sur demande, les machines de la série Smart peuvent aussi être équipées de systèmes de répartition d’encre ouverts.

Positionnement du tampon

Le tampon se déplace de manière pneumatique avec des butées fixes. L’objet à imprimer doit être positionné au moyen d’un système de positionnement. La position du tampon peut être ajustée librement et mécaniquement via 2 queues d’aronde. Pour l’impression polychrome, vous pouvez choisir des décalages pneumatiques du tampon 2 ou 3 couleurs. Le décalage du tampon 3 couleurs est réalisé de manière centrale via le système de répartition d’encre. En cas d’impression bichrome, si vous utilisez 2 porteclichés, vous pourrez positionner l’image à imprimer dans les directions X et Y ainsi qu’en angle.

Manutention des pièces

L’objet à imprimer doit être inséré manuellement dans le support et positionné au moyen du système de positionnement. L’impression bichrome est possible avec un seul tampon dans les cas où il n’est pas possible d’imprimer en 2 couleurs avec une combinaison de tampons en raison de bords de collision. Vous pouvez imprimer plusieurs côtés de l’objet grâce à la rotation pneumatique sur un axe. Un plateau oscillant permet d’insérer la pièce suivante pendant le processus d’impression.

Utilisation, logiciel et interface

La commande de la série Smart se fait au moyen d’un clavier à membrane à affichage de texte. Elle dispose d’une interface numérique à des fins d’automatisation simple ou de connexion à des appareils supplémentaires. Différentes fonctions spéciales et utiles sont proposées afin de faciliter la configuration de la machine, comme le mélange de l’encre en agitant l’encrier raclant, l’impression sur la bande de nettoyage ou l’affichage de l’image à imprimer sur le tampon.

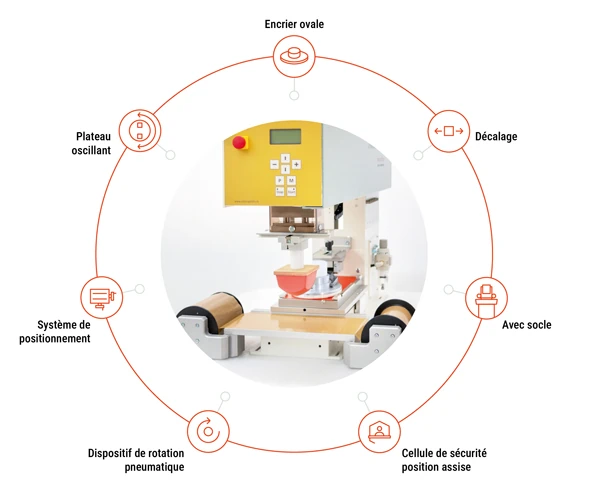

Accessoires

Nous conseillons d’utiliser le système de nettoyage de tampon pour assurer un travail optimisé. Un socle à table ajustable en hauteur ou un système de positionnement pour les machines de table complètent le poste de travail. Vous pouvez également faire équiper votre machine avec une cellule de sécurité. Celle-ci se compose au choix d’une barrière lumineuse ou d’un système de commande à deux mains.

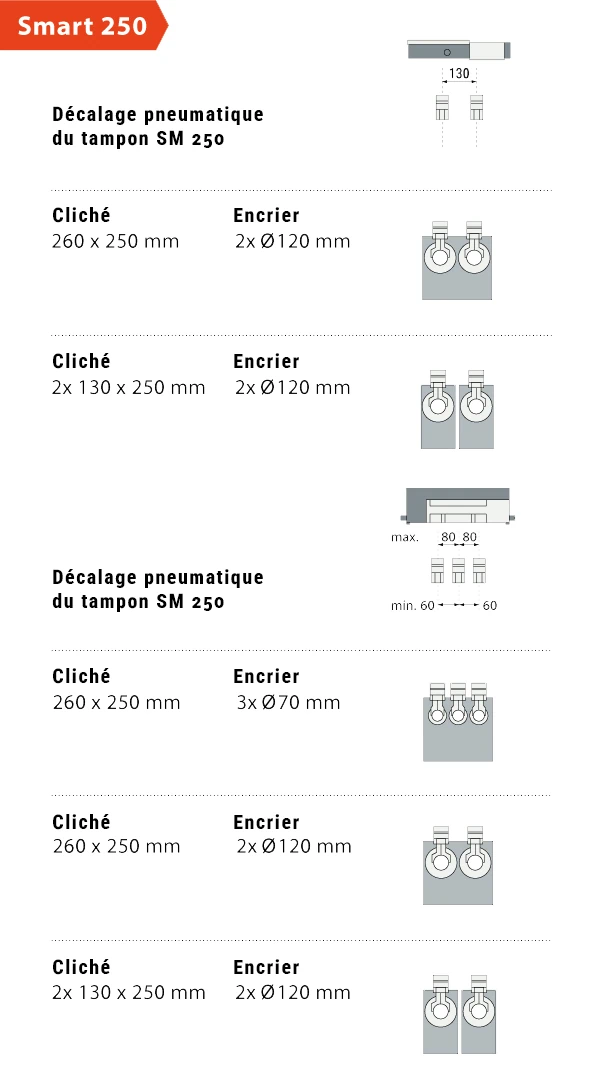

Possibilités de placement

Téléchargements
